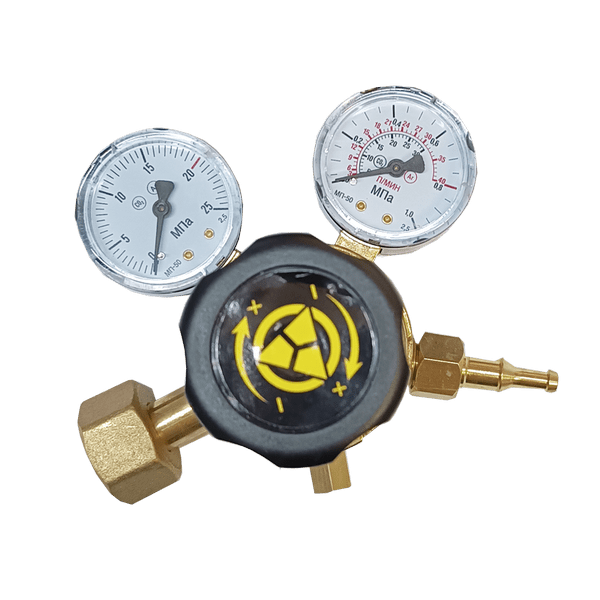

Регулятор витрати (універсальний) АР-40/У-30-4ДМ
1940.00 ₴
Регулятор витрати універсальний (редуктор) типу АР-40/У-30-4ДМ для захисних газів: аргон, CO2, суміші аргонових газів (82% аргону та 18% CO2, 98% Ar та 2% CO2, MIX тощо). Використовується для встановлення як на вуглекислотні балони, так і аргонові. Має дві показові шкали витрати для вуглекислого газу – чорна і червона – для аргона і газових сумішей на основі аргону. Робоча шкала манометра відображає показники в літрах за хвилину. Це дуже зручно. Знаючи кількість газу в балоні, можна розрахувати, як на довго вистачить захисного газу при заданій швидкості потоку. Максимальна пропускна спроможність – для вуглекислого газу – 30 л/хв; для аргону – 40 л/ хв. Виробник – Донмет, Україна.
| Газ | аргон, вуглекислий газ |
|---|---|
| Максимальний робочий тиск: | 0,8 МПа (8 bar) |
| Максимальний тиск на вході: | 20 МПа (200 bar) |
| Максимальна пропускна спроможність: | 40 л/хв |
| Різьба на вході | G3/4 |
| Різьба на виході (ніпель): | M16x1,5 (9/6) |
| Вага | 0,9 кг |
Ви підписалися на відстеження цін для цього товару. Ми повідомимо вас, якщо ціна знизиться.
Відстежуйте цей товар і отримуйте сповіщення, якщо ціна знизиться.
Додати до відстеження цінРегулятор АР-40/У-30-4ДМ
Регулятор витрати універсальний (редуктор) типу АР-40/У-30-4ДМ призначений для зниження тиску аргону та вуглекислого газу, що надходить з балона, та автоматичного підтримання заданої витрати постійною при живленні електрозварювальних постів та іншого обладнання.
Як розрахувати кількість аргону або газової суміші в балоні?
Щоб приблизно розрахувати кількість газу в балоні в літрах для стиснених газів (таких як аргон та газові суміші), потрібно:
помножити об’єм балона в літрах на тиск суміші в барах.
Наприклад, балон з аргоном місткістю 40 літрів і тиском 150 бар:
Приблизна кількість газу в балоні (літри) = 40 літрів * 150 бар = 6000 літрів.
Припустимо, зварювання зварювальним дротом 0,8 мм зі швидкістю потоку 8 л/хв:
6 000 літрів : 8 л/хв = 750 хвилин (або 12,5 годин безперервного зварювання).
Як дізнатися, скільки CO2 у балоні?
Коефіцієнт безпеки для наповнення балона з рідким CO2 становить 0,6 кг/літр. Отже, щоб знайти масу рідкого вуглекислого газу, що міститься в 40-літровому балоні, заповненому вуглекислим газом, потрібно: 40 л * 0,6 = 24 кг.
За нормальних умов 1 кг рідкого CO2 утворює 509 л CO2. Тобто, 24 кг рідкого вуглекислого газу після виділення газу утворять: 24 кг * 509 л = 12 216 л газоподібного вуглекислого газу.
Обчисліть для 10-літрового балона з CO2:
10 л (об’єм балона) * 0,6 * 509 л = 3 054 л.
Щоб дізнатися, скільки рідкого CO2 залишається після використання, потрібно зважити балон. Відніміть масу балона із залишковим вуглекислим газом від маси порожнього балона.
Якщо манометр високого тиску показує менше 20 бар, рідкого CO2 більше немає, і час знову наповнювати балон.
Яку кількість захисного газу слід налаштувати для зварювання MIG/MAG?
Витрату захисного газу в приміщенні можна приблизно розрахувати, помноживши діаметр зварювального дроту на 10. Наприклад, якщо ви використовуєте зварювальний дріт діаметром 1,0 мм:
1,0 мм * 10 = 10 л/хв.
Цей розрахунок точний для нормальних умов. Якщо захисного газу недостатньо, зварювальна ванна почне кипіти, і після затвердіння зварного шва залишаться пори.
| Параметри | Значення | ||
| Редукований газ | аргон | СО² | |
| Тиск газу на вході, МПа (bar) найбільший найменший при найбільшій витраті | 20 (200) 0,8 (8) | 20 (200) 0,8 (8) | |
| Найбільша пропускна спроможність, м³/год (л/хв) | за червоною шкалою (Ar) | 2,4 (40) | |
| за чорною шкалою (CO2) | 1,8 (30) | ||
| Габаритні розміри, мм, не більше | 150х130х120 | ||
| Вага не більше, кг | 0,9 | ||
ПЕРЕВАГИ НОВОГО РЕДУКУВАЛЬНОГО ВУЗЛА:
– підвищена зносостійкість та надійність;
– підвищена точність підтримання заданого тиску (витрати);
– мале підвищення тиску після припинення відбору газу.
ЗАБЕЗПЕЧУЄ:
– високу точність заданої витрати;
– надійність;
– економічність;
– підвищену стійкість до замерзань.
